PolyWorks|Modeler™ es una solución integral de software de ingeniería inversa que permite extraer entidades CAD óptimas: curvas, superficies, bocetos paramétricos y entidades prismáticas, a partir de modelos poligonales de piezas digitalizadas que sirven como el punto de partida para soluciones de modelado CAD profesionales.
Modelado poligonal
El primer paso en un flujo de trabajo de ingeniería inversa consiste en transformar nubes de puntos digitalizadas en modelos poligonales basados en superficie, también llamados mallas. Los modelos poligonales son más compactos, más precisos y menos ruidosos que las nubes de puntos puras y son manipulados directamente por aplicaciones industriales como fresado, impresión 3D y simulación aerodinámica.
Cree modelos poligonales de partes digitalizadas en tiempo real
Adopte métodos de escaneo efectivos para garantizar la calidad y la precisión con tecnología de mallado de calidad en tiempo real.
Repare y optimice geometrías imperfectas digitalizadas
Rellene agujeros, suavice y reconstruya superficies, limpie bordes, recupere aristas afiladas, haga superficies cerradas y selladas, entre otros.
Aplique operaciones CAD a modelos poligonales
Extruya bordes, desfase superficies, reconstruya cantos redondeados y realice operaciones booleanas con modelos CAD, entre otros.
Modelado poligonal
El primer paso en un flujo de trabajo de ingeniería inversa consiste en transformar nubes de puntos digitalizadas en modelos poligonales basados en superficie, también llamados mallas. Los modelos poligonales son más compactos, más precisos y menos ruidosos que las nubes de puntos puras y son manipulados directamente por aplicaciones industriales como fresado, impresión 3D y simulación aerodinámica.
Cree modelos poligonales de partes digitalizadas en tiempo real
Adopte métodos de escaneo efectivos para garantizar la calidad y la precisión con tecnología de mallado de calidad en tiempo real.
Repare y optimice geometrías imperfectas digitalizadas
Rellene agujeros, suavice y reconstruya superficies, limpie bordes, recupere aristas afiladas, haga superficies cerradas y selladas, entre otros.
Aplique operaciones CAD a modelos poligonales
Extruya bordes, desfase superficies, reconstruya cantos redondeados y realice operaciones booleanas con modelos CAD, entre otros.
Modelado de superficies

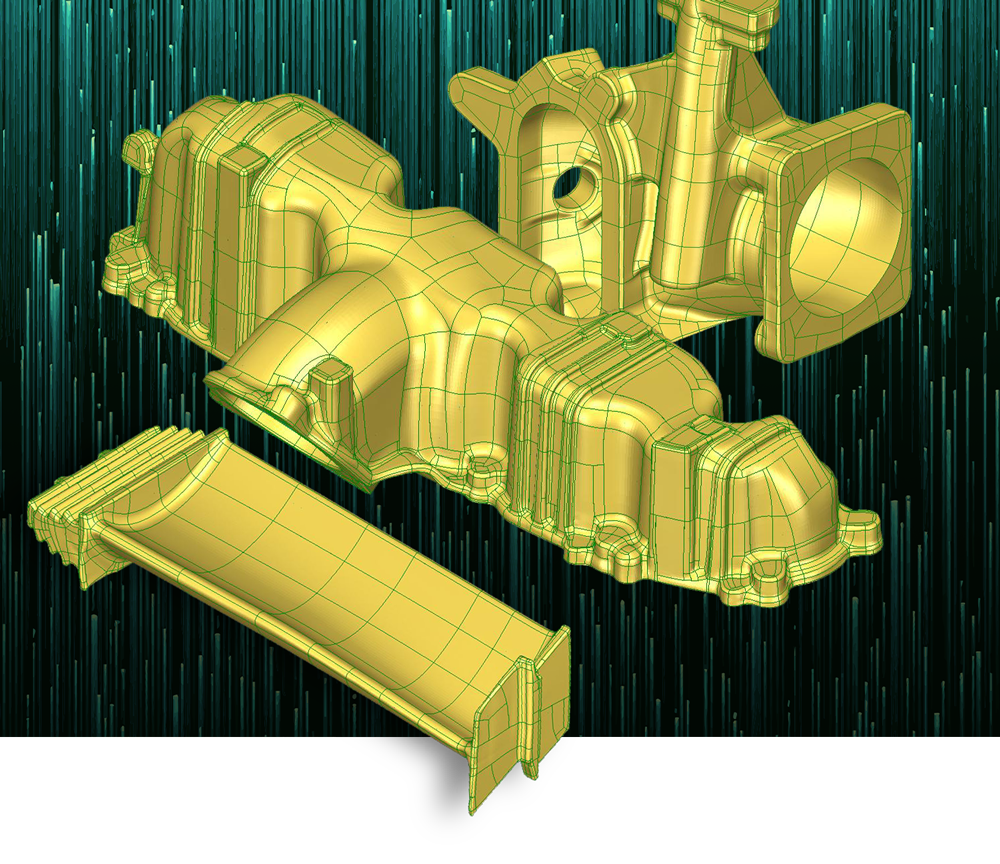

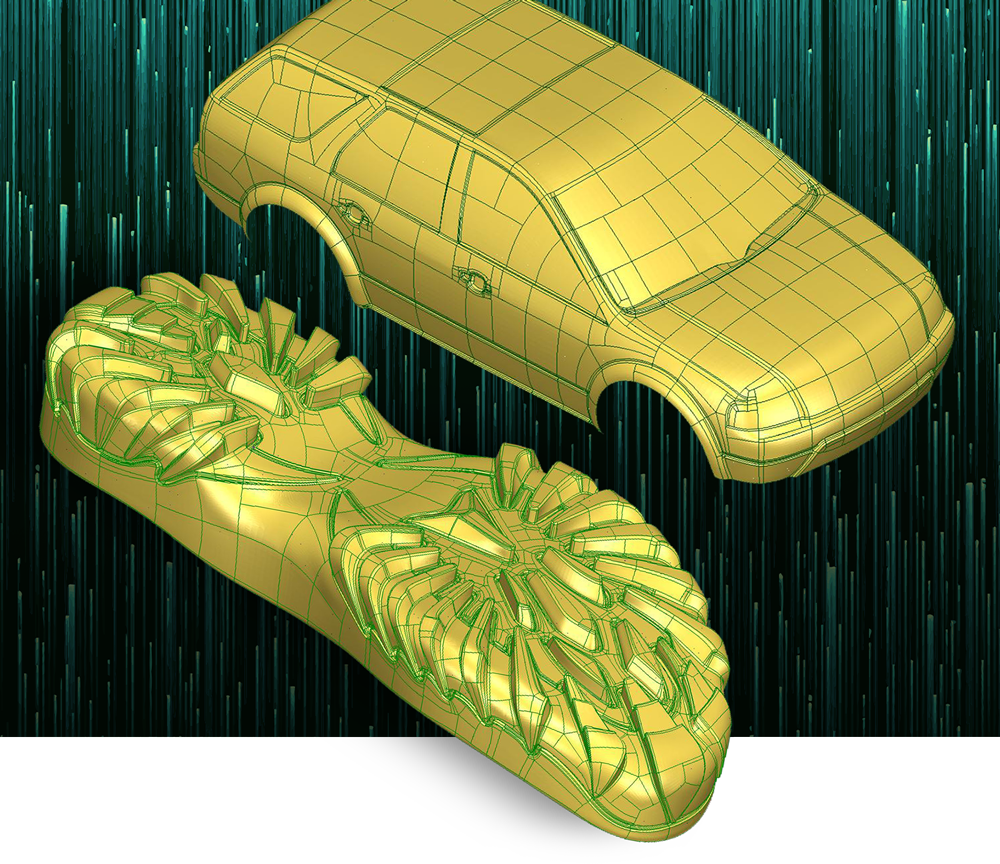

Las superficies NURBS son representaciones livianas de entidades geométricas simples y formas orgánicas simples que generalmente se usan para replicar y transferir las superficies poligonales construidas a partir de datos de nubes de puntos a software CAD/CAM. PolyWorks|Modeler™ ofrece un flujo de trabajo de superficie intuitivo que combina inteligentemente la creación de curvas interactivas con una tecnología de superficie automática de próxima generación para generar modelos editables compatibles con CAD para sus aplicaciones de simulación, mecanizado y diseño.
Flujo de trabajo intuitivo
Cree curvas significativas en superficies poligonales
Controle la descripción geométrica de las entidades geométricas críticas de las piezas, como los límites, los bordes afilados y las tangentes de los cantos redondeados, creando y ajustando de forma interactiva curvas en superficies poligonales.
Cree parches de superficie a partir de curvas automáticamente
Interseque las curvas automáticamente y forme parches de superficie recortados de 4 lados o N lados que controlarán el ajuste de una red continua de superficies NURBS.
Automatice la creación de curvas y parches de superficie
Modele toda una superficie poligonal con un solo clic mientras controla la descripción de las curvas que son críticas para su aplicación, como las líneas de simetría, los límites de las piezas y las entidades línea sutiles.
Superficies altamente utilizables
Cree modelos compatibles con CAD
Garantice que sus modelos de ingeniería inversa sean editables dentro de las aplicaciones CAD/CAM delimitando automáticamente parches de superficie con curvas continuas que describan de forma natural las características de la pieza.
Produzca modelos más livianos para aplicaciones posteriores
Minimice el número de parches de superficie y mejore la precisión del ajuste y la continuidad de los parches adaptando automáticamente el tamaño del parche y la relación de aspecto a la curvatura de la superficie de la pieza.
Adapte los resultados de ajuste de la superficie a sus necesidades
Elija el equilibrio adecuado entre precisión y suavidad mientras ajusta las superficies NURBS, y disfrute de nuestro poderoso proceso de ajuste de dos pasos y la tecnología de combinación con CAD.
Modelado sólido
Una unidad de construcción fundamental en un flujo de trabajo de modelado sólido es el boceto 2D paramétrico. Se utiliza para crear entidades geométricas de base sólida al realizar operaciones de extrusión, revolución, barrido y recubrimientos. PolyWorks|Modeler optimiza la extracción de entidades geométricas sobre modelos poligonales digitalizados para crear bocetos 2D paramétricos que sirvan como punto de partida en su solución CAD para generar modelos CAD 3D paramétricos, asociativos y sólidos 100% editables.
Cree bocetos a partir de modelos digitalizados
Defina planos de boceto a partir de planos estándar o definidos por el usuario, y extraiga contornos cortando secciones transversales de un modelo poligonal o extrayendo su borde de silueta.
Cree entidades de boceto y dimensiones
Ajuste entidades de boceto paramétricas (arcos, líneas, círculos y splines) al contorno del boceto, y añada dimensiones y relaciones como restricciones para las entidades.
Transfiera bocetos de PolyWorks a su solución CAD
Importe bocetos paramétricos de PolyWorks|Modeler dentro de su modelador de sólidos basado en entidades geométricas CAD usando complementos para CATIA, NX, Creo, SolidWorks e Inventor.
